定制開發LCD液晶屏應該注意哪些參數？
2017/12/22 14:09:29 點擊：
目前定制開發LCD液晶屏最多的就是TN,HTN,STN顯示類型 的屏，也是最早廣發應用于各個行業的最基礎的人際交換界面顯示器 件：儀器儀表，小電子產品，醫療工控行業應用居多。
針對現時很多定制開發LCD液晶屏DIY的朋友選購液晶屏時應注意的幾個方面大致 說明一下。
視角
視角和反應速度是他們的共同特性和共同區別。現在人們接觸最多的是手機上的屏，統稱TFT屏，基本上看不出有視 角范圍的衰減，而低端類的TN,HTN,STN顯示屏有著明顯的視角區別。 行業內名詞參數：6H,9H,3H,12H.也就是6點鐘方向，9點鐘方向，3點 鐘方向，12點鐘方向的意思。以一掛時鐘做為參考說明視角方向，6 點為仰視，3點為左側視，9點為右側視，12點為俯視。選購時尤為關 鍵。
溫度
溫度也是液晶屏主要的參數之一，在定制開發LCD液晶屏期間屏廠會發一份圖紙， 里面就有這類必不可少的參數，“工作溫度，儲存溫度”兩項。在設計時要注意這個參數，考慮產品在哪種環境下工作。液晶屏 一般分為3-4個范圍，常溫（0-50）范圍，寬溫（-20-75）范圍，超 寬溫（-30-85）范圍。選擇錯誤時會出現如下反應：低溫下會顯示反 應緩慢，高溫下會有底影存在。
驅動模式及電壓
驅動模式也就是和驅動IC相匹配的設置，所以在定制開發LCD液晶屏前應先選好驅 動IC，驅動IC里面有詳細的說明。或者直接做成顯示模組即可不用考 慮此項內容，行業內的術語為：占空比和偏壓比兩種。只要提供此兩 種參數液晶屏工廠會有解決方案，電壓也是需要提供。 真值表這個不用說了，是軟件編程要識別LCD的地址的表格
顯示模式：

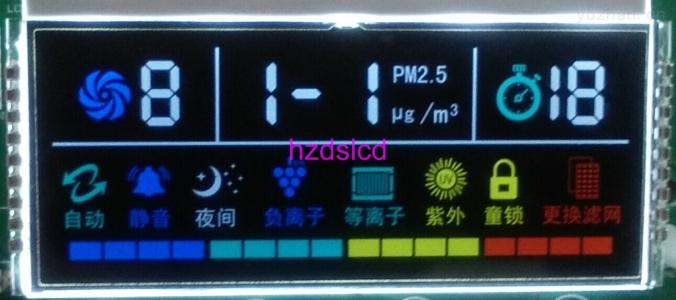

即效果展現，目前低端屏只能是黑白色，LCD的顯示原理說明了其本 生不能發光，所以需要底部背光才能看清楚，所以衍生出正性模式 ，負性模式，全透模式，半透模式，他們之間可以有很多組合一般情況下，正性模式為黑字白底，負性模式為需要加底部背光黑低 背光色，半透模式為正性的底部背光的，全透模式有負性也有正性 的，大部分都屬于帶背光顯示。
連接方式
玻璃器件鏈接方式有很多，熱壓紙，斑馬條，金屬腳，軟排線等等- 上一篇：CSTN液晶屏屬于什么LCD段碼屏？ [2017/12/23]
