LCD液晶屏與LED背光源是如何配合使用的？
2019/1/6 20:58:07 點擊：
LCD液晶屏與LED背光源是如何配合使用的？以下LCD液晶屏生產廠家作簡單介紹：

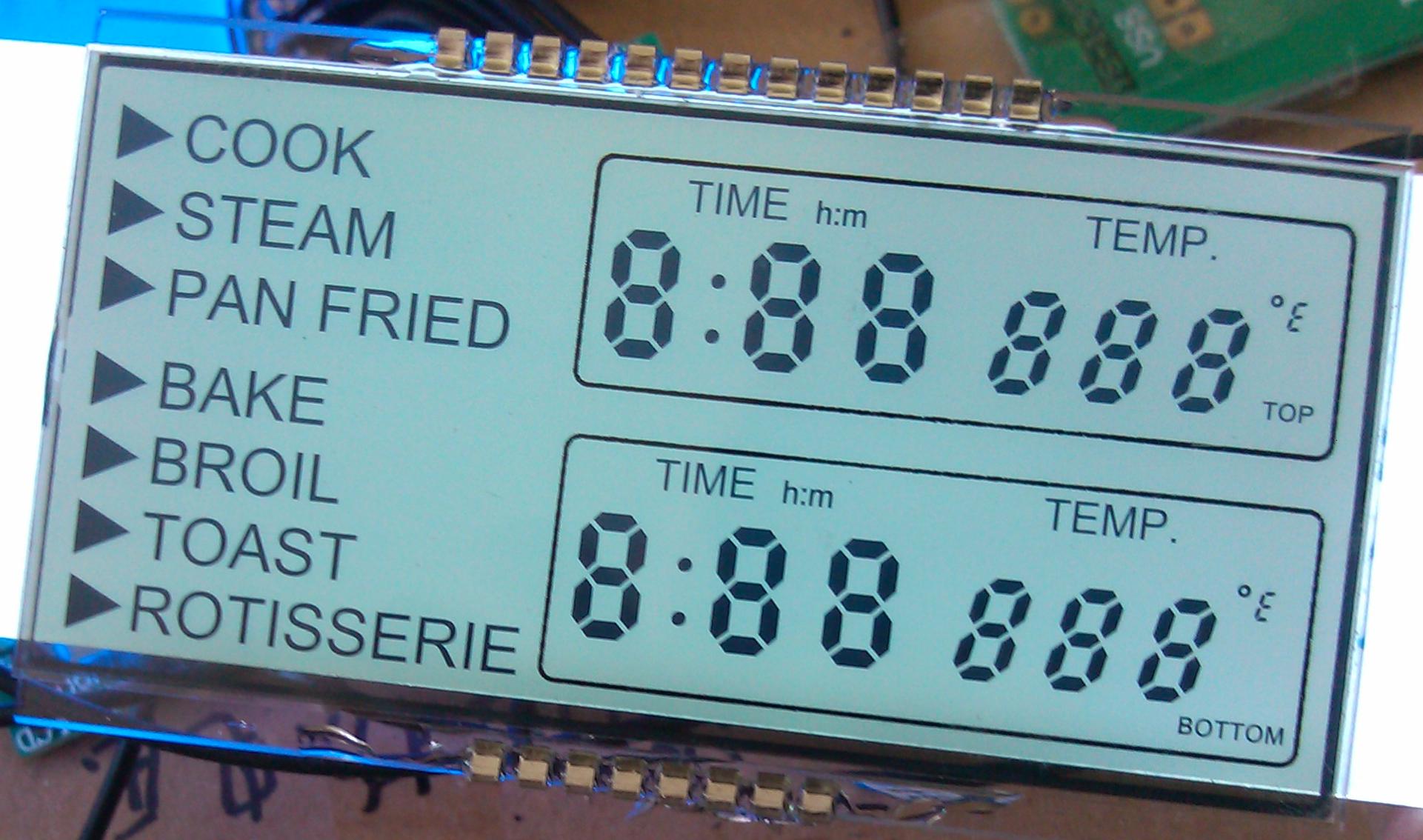

如下圖所示LCD段碼屏產品：
上圖為LCD段碼屏產品，它是需要與LED背光源配套使用的，我們就以這個產品舉例講解吧：
以上LCD液晶屏為：
產品類型：TN
顯示模式：正顯全透
驅動條件 ：5.0V 1/4D 1/3B
連接方式：金屬引角連接
尺寸為：56*30/34
厚度：2.8mm
LED背光源：
尺寸：63*30
厚度：2.7mm
連接方式：金屬引腳連接
燈的顏色：白色
燈的封裝方式：2個234直插白燈
從以上實例參數中，我們可以看出，LCD液晶屏與LED背光源配套使用時，首先要考慮尺寸搭配問題，也就是結構問題，背光的尺寸是跟著屏走的，一般長度比屏要達一個遮光區的長度，遮光區一般為4-7mm，寬度一般為屏小玻璃的尺寸，厚度是跟據客戶的結構來定的，一般屏的厚度為1.6mm 2.0mm， 2.8mm，背光常見厚度為：1.7mm 2.2mm 2.7mm 3.2mm，然后就是要考慮顏色搭配的問題，看屏是什么底色，背光發光是什么顏色，比如：白字黑字， 藍底白字，黑底白字，藍底黑字，這是常見幾種底色。
